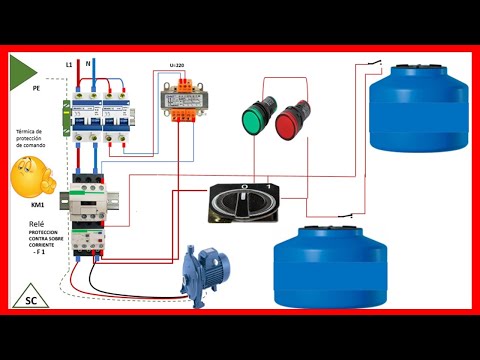

在這個視頻中 我們將製作一個 自動化控制系統 罐裝 第一個以三階形式給出 該視頻將是 以單相方式執行 執行任何操作都非常簡單 至少具有 知識是可以做到的 我們有組成 動力或動力系統 熱磁接觸器和繼電器 熱的 L1或指相或 棕線R相 藍色為中性 還有另一種執行方式 接觸器的連接 力量的一部分 我從中做到這一點 使它更明顯的方法 連接 我們有熱繼電器的連接 在新的熱量對引擎是 負責保護髮動機以防萬一 過電流或低電流 張力 假設如果有低電壓 電流上升 我們還有 接地端子排 接地線的作用是 連接到發動機底盤 漏極洩漏電流 我們看 坦克進入 和選擇器 選擇器有兩個位置0和1 對於形狀 自動1 a 手冊 油箱開關觸點 反映在頂部 坦克 好 為此 我們將使用 變壓器我們要去的電壓 驅動器將是24伏以獲得24 伏特我們需要一個變壓器 變壓器必須為220伏 在24伏時是一個降壓變壓器 24伏特部分的零線是 飼料 線圈接觸器 第24階段通過聯繫 正常關閉熱繼電器 然後出去並連接到公共 選擇器 好吧 在這種情況下 我們必須坦克 如果水箱已滿 水箱已滿 浮動觸點將關閉 這是你必須具備的條件 那個水箱 這樣 系統運行良好 必須 總是滿 服務坦克是 打開 因為因為坦克 充分 現在我們要看到的是連接 的聯繫 坦克自動裝置沒什麼 如果您不只是串聯電路 固定 這是一個系列 維修箱觸點是 打開 因為它已滿 當水排乾後 將要關閉並發送信號到 接觸器來運行泵 當水箱充滿時 會發生什麼 該聯繫人將打開 發送信號 接觸器停止 泵運行 系統很簡單 我們在這裡 信號飛行員 綠色將是當 選擇器位於0處於 自動綠燈將亮起 現在在手動情況下 紅燈將打開 因為我們使用這24種護理 伏特 因為在自動化部分 有條規定說 所有的自動化都有 要低 緊張 好吧 這很簡單 我們繼續這裡擁有的是 大綱不顯示 您可以看到用於泵的板 油箱開關觸點 它有兩個位置NO和NC 使用將取決於 安裝程序同意 您想做的自動化 我們有選擇器 這種情況下有三個位置1 0和2 我們使用1和2 好吧 這很簡單 不需要 非常複雜 我們在這裡看到 管道和閥門 安裝的 廁所 好吧 我離開你 就在這裡
